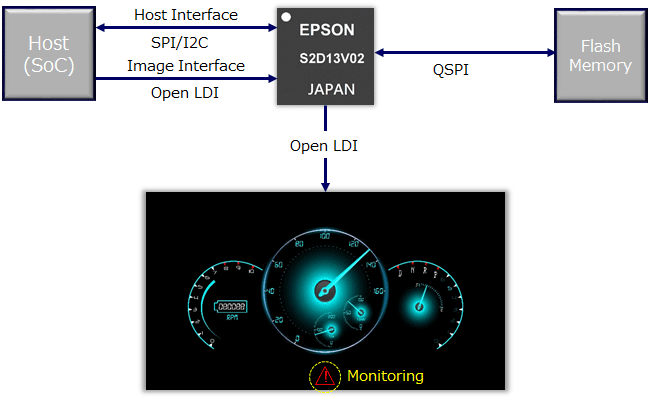

S2D13V02 (圖片)

S2D13V02是款專門用於車載顯示系統Telltale監控晶片。當S2D13V02檢測來自主機主系統運算晶片傳送的高速串流影像中Telltale資料發生異常時，將立刻回報予主機運算晶片異常發生，主系統晶片根據實際行車現況進行判斷處理，如立即重新傳送新筆顯示圖框資料（如，Telltale資料重新更新覆蓋，等），或其它保護車輛駕駛行車安全的處置。

即使Telltale圖像使用重疊方法顯示在主影像顯示圖框，當其背景或顏色發生變化（導航地圖顯示模式等）時，也可以從可視性的角度設置和檢測錯誤判斷臨界閾值。

S2D13V02是款專門設計支援高安全特性和高可靠性車載數位儀表板顯示系統，包括上術功能。S2D13V02符合汽車相關安全設計規範要求，包括符合AEC Q100/IATF16949標準，能夠滿足對安全度極度嚴苛要求的車載顯示器相關設計規範和產品品質。

特點：

. 全方位安全特色

. Telltale監控

. Telltale屏幕上層顯示(On Screen Display)

. 內建自我測試用顯示畫面

. 專用影像顯示功能(Custom Image Display)

. 符合車用AEC Q100/IATF16949規範

產品簡介：

機種型號	S2D13V02
電源供應	3.3V / 1.8V dual supply
輸入顯示資料介面	Open LDI-Rx x 1ch (max 100MHz)
輸出顯示資料介面	Open LDI-Tx x 1ch (max 100MHz)
輸入顯示解析度	最大~ 1920x720
主晶片控制介面	I2C/SPI
影像畫質修正	10-bit (8-bit數位Gamma修正+2-bit類比差點補色)
安全特色功能	Telltale 監控 Telltale 屏幕上層顯示(On Screen Display) 內建自我測試用顯示畫面 專用影像顯示功能(Custom Image Display)
車用品質信賴等級	符合AEC-Q100規範/工作溫度: -40~105℃
其它	可外接FLASH記憶體，並支援QSPI OSD α-Blending
產品概要介紹資料
封裝	PFBGA8-81(P-TFBGA-081-0808-0.80)
