石英晶片結構原理

石英是由矽、氧原子組合而成的二氧化矽，外觀類似六方晶系形成的單結晶結構，單結晶的石英晶體結構具有壓電效應特性，當施加壓力在晶體某些方向時， 垂直施力的方向就會產生電氣電位，相對的當以一個電場施加在石英晶體某些軸向時，在另一些方向就會產生振動現象。(如下左圖)

石英晶片切割工藝

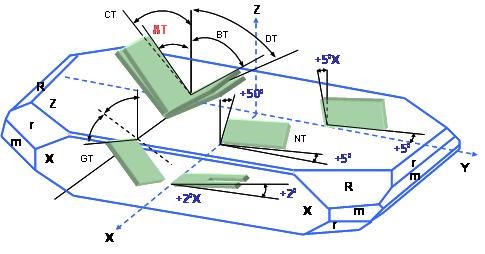

依據不同的應用領域及工作溫度需求，因應了許多不同的石英切割角度種類， 例如AT、BT、CT、DT、NT等不同的切割板片，不同的切割方向的板片具有不同的彈性常數、壓電常數及介電常數，這些常數在石英元件的設計及應用上展現了不同的振盪及溫度特性。(Z-plat石英結構切割模擬如上右圖)

石英晶片溫度特性

大部份的石英晶體產品是用於電子線路上的參考頻率或頻率控制元件，所以頻率與工作環境溫度特性是一個很重要的參數；實際上良好的頻率與溫度特性也是選用石英做為頻率元件的主要因素之一，經由適當的定義及設計，石英晶體元件可以很容易的就滿足到以百萬分之一單位等級的頻率誤差範圍。

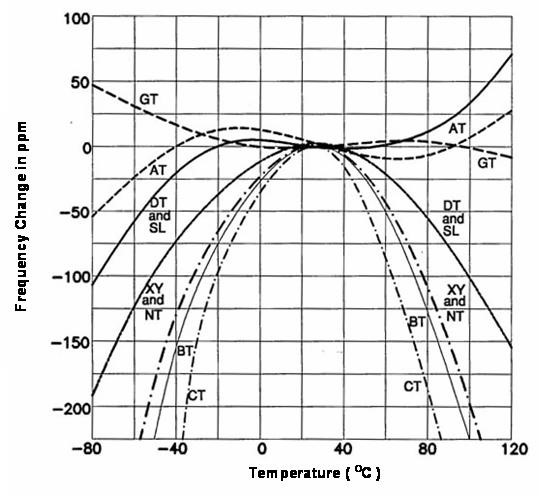

(石英晶片溫度特性如下圖)
